Ригели железобетонные
Одним из связующих элементов зданий, в постройке которых используются железобетонные конструкции, является ригель. Ригель представляет собой прямоугольную балку, на которую опираются перекрытия или другие железобетонные конструкции.
Основные требования к характеристикам ригелей, таким, как требования по нагрузке и размерам, конструкции ригелей перекрытия, армирование, размеры и детали монтажа определяет ГОСТ 18980-90.
По сечению наиболее распространены в применении ригели прямоугольные или Т-образного сечения. На ригели приходится основная нагрузка плит с обоих сторон, так же ригели являются элементом горизонтального соединения для жесткости вертикальных колонн каркасных зданий. Такие ригели еще называют ригелями жестких поперечин.
При возведении крупных или сложных в архитектурном плане зданий, используются сборные железобетонные ригели, они способны выдерживать значительные нагрузки и позволяют возводить каркас нужных форм и размеров.
Ригель является довольно важным элементом при строительстве железобетонного каркаса, поэтому и требования к его производству повышенные. По требованиям ГОСТа четко определяются такие характеристики и свойства ригеля, как размеры, вес ригеля, строго регламентированы высота и длина. При монтаже конструкций стык ригеля с другим железобетонным изделием должен быть минимальным, чтобы обеспечить максимальную прочность всего сооружения.
Ригели серия которых производится с различными профилями повсеместно применяются так же для других строительных работ, помимо создания опоры жесткости, например для оконных перемычек или возведения бетонных ограждений.
С уверенностью можно сказать, что современное строительство зданий любого функционального назначения невозможно без использования железобетонных ригелей. На данный момент это оптимальное решение в области возведения прочных и устойчивых жб конструкций. Облегченные и тяжелые каркасы ригелей
Структура ригелей представляет собой монолитный каркас, который состоит из тяжелого бетона и предварительно напряженной арматурной сетки. Стоит отметить, что подобный каркас может иметь как тяжелую, так и облегченную конструкцию. Применяются такие структуры в большинстве случаев для разработки разных корпусов зданий и этажных перекрытий, где присутствует различная весовая нагрузка и угроза коррозийных повреждений. Облегченные каркасы ригели, как правило, применяются исключительно в создании чердачных перекрытий и лифтовых шахт. Дело в том, что здесь все помещения и переходы имеют ограниченное пространство, которое должно быть компактным и удобным для эксплуатации обслуживания. Облегченные структуры в такой ситуации становятся идеальным вариантом для обеспечения прочной и надежной системы.
Тяжелые модификации железобетонных платформ такой категории традиционно применяются для благоустройства загородных коттеджей. Надо сказать, что подобные жилые площадки зачастую строятся на подтапливаемых и коррозийных грунтах, которые постоянно находятся в движении. В результате здание находится под серьезной угрозой, которая может нанести значительный вред структурам фундамента.
Ригели прямоугольного сечения

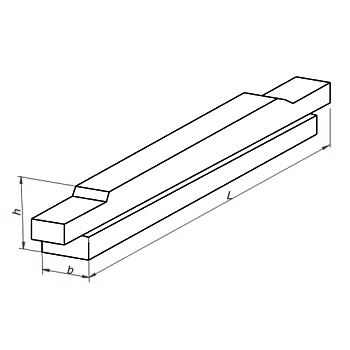

Наименование |
Цена (руб) | Длина (мм) | Ширина (мм) | Высота (мм) | Масса (кг) | Кол-во в машине (20т) |
|---|---|---|---|---|---|---|
| РВ-32-4.5 | 4317.83 | 3190 | 160 | 510 | 32 | |
| РВ-36-4.5 | 5255.51 | 3590 | 160 | 575 | 32 | |
| РВ-40-1.3 | 3994.64 | 3990 | 160 | 480 | 36 | |
| РВ-46-2.5 | 9236.77 | 4590 | 380 | 1310 | 12 | |
| РВ-56-3 | 9681.42 | 5590 | 160 | 1340 | 12 | |
| РВ-60-3 | 10280.46 | 5990 | 160 | 1440 | 12 | |
| РВ-64-3 | 11652.49 | 6390 | 160 | 1540 | 12 | |
| РВ-64-4.5 | 13896.32 | 6390 | 160 | 1540 | 12 |

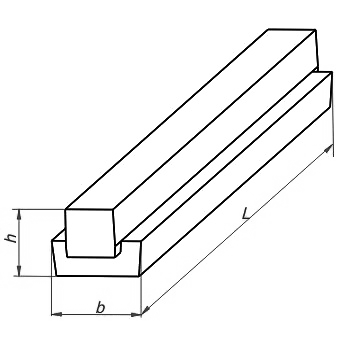

Ригели двуполочные
|
Наименование |
Цена (руб) | Длина (мм) | Ширина (мм) | Высота (мм) | Масса (кг) | Кол-во в машине (20т) |
|---|---|---|---|---|---|---|
| 1Р14-12 | 6100.96 | 1400 | 400 | 400 | ||
| 1Р20-12 | 13645.18 | 2000 | 400 | 600 | ||
| 1Р26-8 | 14443.08 | 2600 | 400 | 800 | ||
| 1Р32-8 | 16220.44 | 3200 | 400 | 1000 | ||
| 1Р38-8 | 19452.79 | 3800 | 400 | 1200 | ||
| 1Р44-8 | 20123.47 | 4400 | 400 | 1400 | ||
| Р56-12 | 32378.50 | 5600 | 400 | 1900 | ||
| Р56-8 | 28078.99 | 5600 | 400 | 1800 | ||
| Р62-12 | 37929.21 | 6200 | 400 | 2200 | ||
| Р62-8 | 35852.94 | 6200 | 400 | 2100 | ||
| Р74-8 | 31449.68 | 7400 | 400 | 3400 | ||
| Р86-8 | 54974.10 | 8600 | 400 | 3900 | ||
| РДП 4.26-(40-110) | 15581.87 | 2560 | 520 | 1120 | ||
| РДП 4.56-(40-110) | 40484.71 | 5560 | 520 | 2550 | ||
| РДП 4.68-(40-70) | 46576.40 | 6760 | 520 | 3120 | ||
| РДП 6.26-(40-110) | 27839.37 | 2560 | 590 | 1650 | ||
| РДП 6.56-(40-110) | 67729.36 | 5560 | 590 | 3780 | ||
| РДП 8.56-(40-110) | 94284.81 | 8560 | 590 | 5880 | ||
| РДР 4.56-(30-60) | 46420.77 | 5560 | 550 | 2400 | ||
| РДР 6.56-(30-60) | 47689.26 | 5560 | 580 | 2400 |

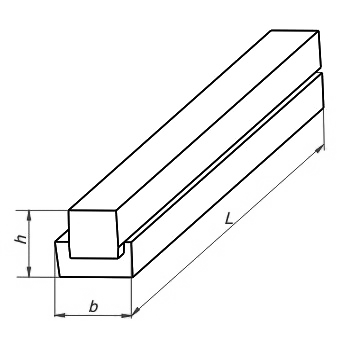

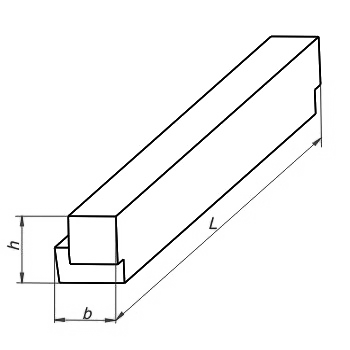

Ригели однополочные
|
Наименование |
Цена (руб) | Длина (мм) | Ширина (мм) | Высота (мм) | Масса (кг) | Кол-во в машине (20т) |
|---|---|---|---|---|---|---|
| РЛП 4.26-(40-60) | 11970.33 | 2560 | 360 | 850 | ||
| РЛП 4.56-(30-60) | 33535.82 | 5560 | 360 | 1900 | ||
| РЛР 4.56-(30-60) | 32942.96 | 5560 | 380 | 1820 | ||
| РОП 4.26 (30-60) | 12284.06 | 2560 | 460 | 1050 | ||
| РОП 4.56-(30-60) | 31475.62 | 5560 | 460 | 2350 | ||
| РОП 4.68-(30-40) | 39428.66 | 6760 | 460 | 2880 | ||
| РОР 4.56-(30-60) | 71794.20 | 5560 | 480 | 3600 |
Ригель тяжелый консульных свесов
|
Наименование |
Цена (руб) | Длина (мм) | Ширина (мм) | Высота (мм) | Масса (кг) | Кол-во в машине (20т) |
|---|---|---|---|---|---|---|
| РКГ 58-28-19м | 50790.69 | 85300 | 5000 | 4800 | ||
| РКГ 88-28-19м | 53153.51 | 85300 | 5000 | 4800 | ||
| РКГА 86-8м | 59232.85 | 85600 | 5000 | 6700 | ||
| РКГП 88-28-19м | 96169.63 | 115300 | 5000 | 6700 | ||
| РКГТ 88-28-19м | 97223.20 | 115300 | 5000 | 6700 | ||
| РКГУ 25-15м | 15847.43 | 25300 | 5000 | 1800 |
Ригели каркасов многоэтажных зданий выполняют таврового сечения с полкой по низу или с приливами по боковым граням для опирания плит перекрытий. По концам ригеля устраивают подрезку на высоту консолей колонн, благодаря чему консоли после установки ригелей в проектное положение оказываются в пределах требуемой высоты. Ригели для пролета 6 м изготовляют длиной 5,5 м, высотой сечения 450 мм; для пролета 9 м - длиной 8,5 м и высотой сечения 650 мм, массой - до 5,5 т. Бетон используют марок М400, М500. При пролете 6 м ригели выполняют как с обычной, так и предварительно-напряженной арматурой, а при пролете 9 м - только предварительно-напряженными. Ригели производят преимущественно по поточно-агрегатной.
Ригели следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.020-1/87, 1.020.1-2с/89, 1.020.1-4, 1.420.1-19 и 1.420.1-20с. Допускается изготовлять ригели по рабочим чертежам аналогичных серий для строительства зданий на просадочных, вечномерзлых грунтах и подрабатываемых территориях, а также по другим чертежам для строительства зданий с геометрическими параметрами по ГОСТ 23838 и СТ СЭВ 6084 (с использованием форм ригелей вышеуказанных серий)
